簡単なミックス回路

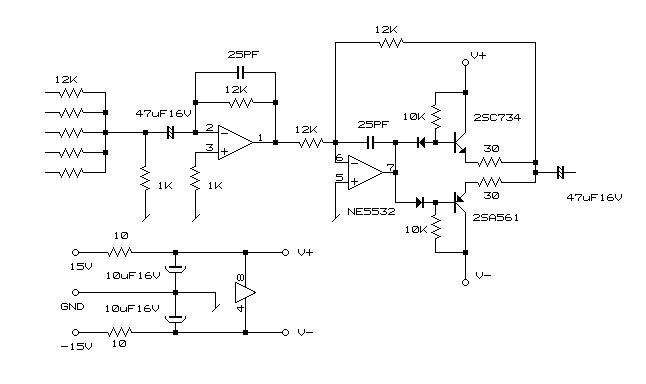

Ｑ/ｅｉｇｈｔのマイクアンプを集めてミキサーを作った時に使用していたミックス部分の回路図です。

立体音響の為に、少しでも良い音を出そうとミキサーを作ったのですが当時のギャラが6万円なのに
部品代の方が高くなりましたが結果としては非常に良い音がでました、ＸＹの他にＺ軸とプッシュＳＷまで
付いたジョイスティックを特注で頼み、これだけでも5万円かかりました。（現在行方不明になってます）

まず電源なのですが、チャンネルクロストークから逃れる方法として全てのＯＰアンプに
抵抗とコンデンサーをかませました、当時ＭＣＩのＪＨ-400と言う卓を使用していました
がＭＣ2001と言うＦＥＴタイプのＯＰアンプ全てに10オームと電解コンデンサーがついて
いたので真似をしたら非常に良い結果がでました。一説によるとＭＣ2001はＬＦ356の選別
品との話も聞きましたが真偽の程はわかりません。回路はＭＣＩ風の基本回路です。
バッファー回路は小信号用のＴＲを使用しましたがその後、ＪＨ-400ＢではＴＲのバッファーが
付いたそうです。写真はＱ/ｅｉｇｈｔミキサーを見て下さい。
